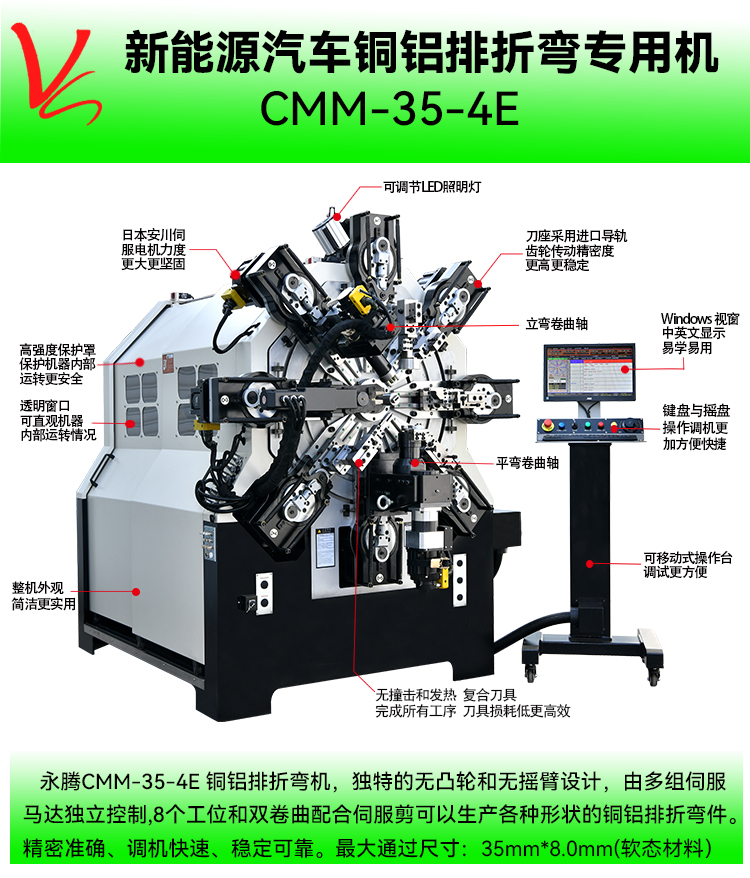

CMM-35-4E銅排折彎機新能源汽車銅鋁排折彎成型機

產品型號： CMM-35-4E
產品概述： CMM-35-4E銅排折彎機(最大通過尺寸:35mm*8.0mm)集3D折彎機和彈簧機所有的功能于一體的多功能專用機,本機采用獨特的無凸輪和無搖臂設計，由多組伺服馬達獨立控制，永騰銅排折彎機廣泛應用于導電排成型，新能源電池連接排、新能源電池模組、銅母排成型、硬排成型、導電排、電池連接排、銅排、裸排成型等。精密準確、調機快速、穩定可靠。
產品規格： 2200*1760*2100（mm）
線徑范圍： 35mm*8.0mm

產品優點

| Product Advantage

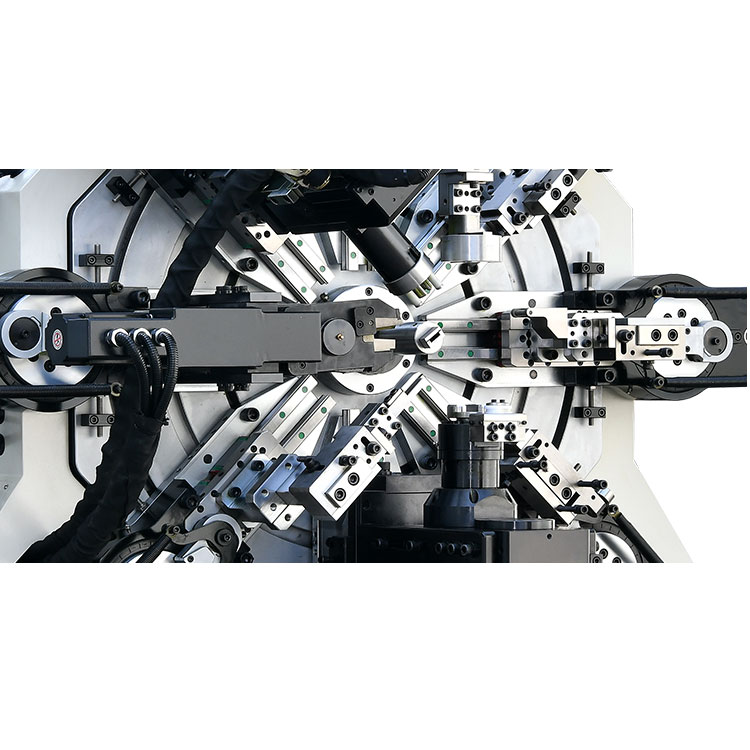

1、無凸輪、無搖臂設計（調機速度比傳統母排折彎快50%以上、生產速度快、定位精準、運行穩定，可以生產形狀更復雜直線位更短的產品）。

2、全部采用雙導軌，以保證精度和力度（最大可加工50*10外形尺寸的軟態鋁排），目前已成為國內多家知名大型新能源企業必備的生產利器。

3、無撞機和發熱、復合刀具完成所有工序，刀具損耗低。

4、智能模塊，自動檢測及報警。

5、Windows視窗操作、中英文顯示、易學易用。

6、永騰銅排成型機廣泛應用于導電排成型，新能源電池連接排、新能源電池模組、銅母排成型、硬排成型、導電排成型、電池連接排、銅排、裸排成型等。

7、本機已獲得多項專利號ZL2022111552518、ZL2022220978873、ZL202222179834.6ZL202222277605.8、ZL202222301244.6、ZL202320499606.92023SR0022472、2023SR0030883

技術參數

| Technical Parameters

型號		CMM-35-4E	CMM-35-4ET
最大通過尺寸		35mm*8.0mm(軟態材料)	35mm*8.0mm(軟態材料)
最大送線長度		無限長	無限長
軸數		13軸（標配伺服剪刀）	15軸（標配伺服剪刀）
伺服電機輸出總功率		51.7KW	46.3KW
輸入電壓		380V	380V
電腦規格		奔騰工業電腦/INTEL	奔騰工業電腦/INTEL
穩壓功率參考		45KVA	45KVA
機器人信號接口		標配	標配
機器尺寸	厚度	2200mm	2200mm
	寬度	1760mm	1760mm
	高度	2100mm	2100mm
機器重量		3800KG	3800KG

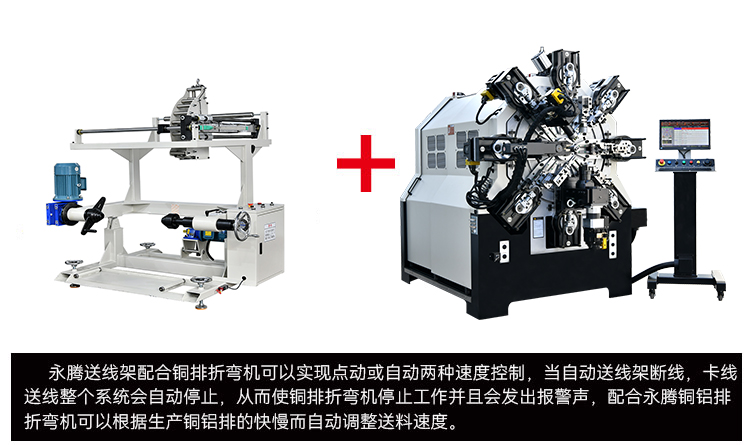

配套設備

| Corollary Equipment

適用范圍

| Product Application

本機型適用于生產新能源電池連接線、新能源電池模組、銅排、銅母排、硬排、電池排、導電排、裸排、電池連接排等產品線成型。

樣品展示

| Sample Display

以上是本廠新能源汽車銅鋁排折彎機所生產之銅排樣品，新能源電池模組連接線（銅母排），打樣難度之大，產品特殊，此款表面平整光亮，接觸面好導電性能優越，適用性強，柔軟度佳。安裝方便，易散熱，耐彎曲。如果您需要生產類似線材成型的客戶，您可致電我們。
